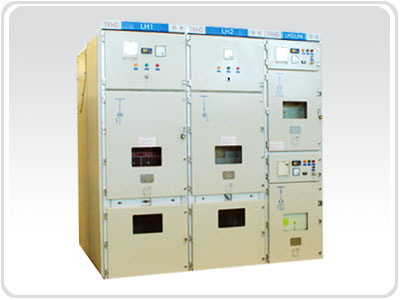

TKHD2型1E級K3類6.6kV中壓配電裝置
發布時間：2009/10/2
游覽量7321
TKHD2型1E級K3類6.6kV中壓配電裝置是我公司開發的專門適用于核電站百萬千瓦及以內機組的安全級配電系統，為核島廠房?jī)?nèi)的應急廠用設備供電。除具有常規產品的性能外，在抗震及抗老化方面均有創新突破：柜體使用壽命40年，安全級元器件使用壽命20年；在地震荷載下以及所規定的事故環境條件下能夠執行安全功能。
該產品參照RCC-E（1993版）、GB3906、GB14808在國家權威檢測機構進行了型式試驗和加速老化試驗，并進行了相應的抗震試驗。
該產品也適用于非安全級的核電站供電系統。
主要結構特點：
1．柜體使用優質敷鋁鋅板經復合折彎后拼裝而成，外形美觀，抗腐蝕。手車中置，互換性好。
2．已進行加速老化試驗（20年）和地震試驗，產品性能安全可靠。
3．?dāng)嗦菲鞴衽溲b我公司自主開發的核安全級真空斷路器，性能參數高：額定開斷電流50KA、額定關合電流150KA。
4．主回路隔離插頭特殊制做，插接更可靠，發熱更低，能夠承受高動、熱穩定電流要求；
5．雙回路接觸器柜使用上下分層布置，采用模塊化設計，結構更緊湊?？膳c斷路器柜并柜使用。
6．手車室門、接地開關操作裝置、活門均可加裝掛鎖，防止誤操作，聯鎖更可靠。
7．采用1E級K3類導線，主要絕緣材料使用優質環氧樹脂，滿足無鹵、阻燃要求

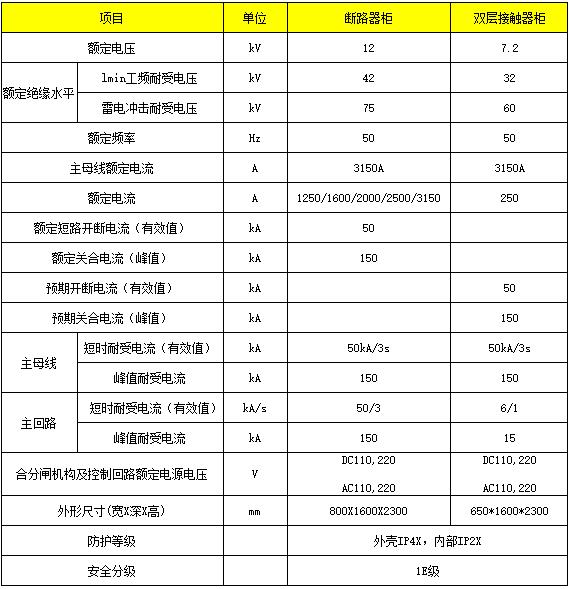

基本技術參數:
